濾波原理
ZCY-APF-PRO系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過IGBT逆變電路輸出與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。

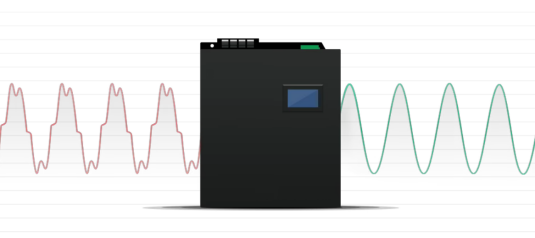

補償前后電流波形效果

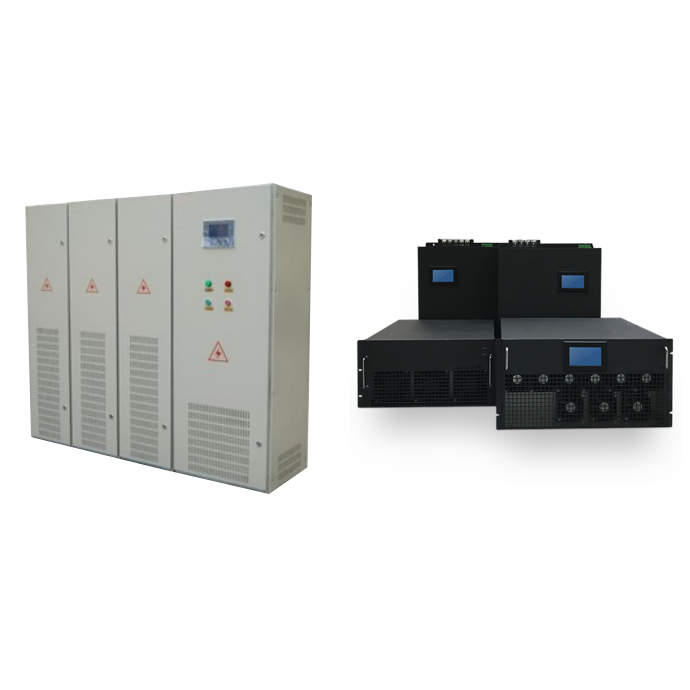

產品介紹
采樣雙DSP芯片，采樣智能傅里葉級數的新算法，在容量范圍內，對目標諧波的有效濾波能力達到97%，并能濾除2～62次諧波，并可根據需要設定諧波濾除次數和諧波濾除比例。ZCY-APF-PRO系列有源電力濾波器針對特定惡劣環境現場有較強的適應能力，尤其是中頻爐、電焊機、多晶硅等用電環境復雜，諧波沖擊較大的場合。
諧波的危害
● 諧波污染會嚴重干擾用電設備和系統的正常運行，并進一步造成下列不良影響;
● 加大線路損耗，使電纜過熱。絕緣老化，變壓器額定容量降低誘發電網諧振，導致過電壓和過電流，引起嚴重事故；
● 電動機、發電機、變壓器產生振動和噪音，損耗增加，加速絕緣老化保護裝置誤動或拒動，導致區域性停電事故諧振引起電容器過載發熱，加速電容老化損毀中性線電流過大，造成發熱甚至火災損壞電網中的第三設備；
● 使電力系統中各種測量儀表誤差增加，甚至無法工作對通訊、電子類、自動控制設備產生嚴重干擾；
● 對電容器補償裝置造成損傷，尤其是3次諧波以及3次倍數的諧波不僅會引起電容器炸裂，還會引起配電系統中性線電流過大，誘發配電系統安全火災事故。
技術參數
輸入 | 工作電壓 | 220V/400V/690（-20% ~ +20%）、50Hz（-10% ~ +10%） |
電流互感器 | 100:5 ~ 10000:5 | |
補償無功 | -1~+1可調 | |
頻率范圍 | 45Hz~55Hz | |
諧波補償率 | ＞95% | |
通訊 | 通訊方式 | 485、Modbus協議 |
上位機軟件 | 有，所有參數可通過上位機設置 | |
故障報警 | 有，最多可記錄500條報警信息 | |
技術 | 全響應時間 | <10ms |
有功損耗 | <2.5% | |
散熱方式 | 智能風冷 | |
噪聲 | <55dB | |
保護功能 | 過壓、欠壓、過熱、過流、短路等二十余種保護 | |
環境 | 工作溫度 | -10℃~+45℃ |
海拔 | <5000米（1500米以上，每增加100米容量降低1%） | |
相對濕度 | <95%，無凝露 | |
防護等級 | IP20（更高防護等級可定制） |
應用場合
電力系統、電氣化鐵道及城市軌道交通行業、礦山、冶金、鋼鐵、石油、港口、紡織、食品、郵電、通信、商業和樓宇建設等行業
